Une caméra thermique ne filme pas la lumière visible comme une caméra classique. Elle détecte le rayonnement infrarouge émis par les surfaces, puis transforme les différences détectées en une image où les zones apparaissent selon leur température apparente. C’est ce principe qui permet de repérer un équipement anormalement chaud, une différence d’isolation sur un bâtiment ou une présence humaine dans l’obscurité.
Cette capacité est utile, mais elle est souvent mal comprise. Une caméra thermique ne voit pas à travers les murs, ne mesure pas automatiquement une température exacte dans toutes les situations et ne remplace pas une caméra de surveillance classique. Pour bien l’utiliser, il faut comprendre ce qu’elle détecte réellement, les cas où elle apporte une information décisive et les situations où son image peut être trompeuse.
Comment fonctionne une caméra thermique ?
Tout objet dont la température est supérieure au zéro absolu émet de l’énergie sous forme de rayonnement électromagnétique. Une partie de ce rayonnement se situe dans l’infrarouge, invisible à l’œil humain. La caméra thermique est conçue pour détecter cette énergie et traduire les variations observées en une image exploitable.
Son système optique concentre le rayonnement infrarouge provenant de la scène sur une matrice de détecteurs. Chaque pixel du capteur réagit à l’énergie reçue et génère un signal électronique. Le traitement interne de la caméra convertit ensuite ces signaux en une représentation visuelle des différences thermiques.
Les couleurs affichées ne correspondent donc pas à des couleurs réelles. Une palette peut représenter les zones plus chaudes en jaune, orange ou blanc et les zones plus froides en bleu ou noir, mais ce choix est conventionnel. Une autre palette pourrait représenter exactement les mêmes données autrement. L’image thermique est une carte interprétée du rayonnement détecté, pas une photographie de la chaleur au sens littéral.
Que mesure réellement une caméra thermique ?
La distinction est essentielle : une caméra thermique observe principalement la température apparente des surfaces visibles. Elle ne révèle pas directement la température interne d’un mur, d’une machine ou d’un corps situé derrière un obstacle opaque.
Lorsqu’elle affiche une température chiffrée, cette valeur dépend non seulement du rayonnement émis par la surface, mais aussi de paramètres comme l’émissivité du matériau et les réflexions provenant de l’environnement. Une mesure peut donc être très utile sans être automatiquement exacte dans toutes les conditions.
Cette nuance explique pourquoi la thermographie est excellente pour repérer des anomalies relatives. Par exemple, une connexion électrique nettement plus chaude que les connexions voisines mérite une vérification. En revanche, conclure à une température absolue précise demande davantage de précautions et un réglage adapté de l’appareil.
Caméra thermique, caméra infrarouge et vision nocturne : quelles différences ?
Les termes sont parfois utilisés comme s’ils désignaient la même technologie. Pourtant, une caméra thermique et une caméra de vision nocturne ne produisent pas leur image de la même manière.
Une caméra thermique exploite les différences de rayonnement thermique émises par la scène. Elle peut ainsi fonctionner dans l’obscurité totale, car elle n’a pas besoin de lumière visible pour former son image. Une personne, un moteur chaud ou un animal peuvent ressortir par contraste thermique même lorsqu’aucun éclairage classique n’est disponible.
À l’inverse, de nombreux dispositifs de vision nocturne utilisent la lumière disponible ou un éclairage infrarouge actif. Une caméra infrarouge de sécurité peut, par exemple, éclairer une scène avec des LED invisibles ou peu visibles à l’œil humain, puis enregistrer la lumière réfléchie. Elle observe alors une scène éclairée en infrarouge, alors qu’une caméra thermique détecte l’énergie thermique émise.
Cette différence concerne aussi les LED infrarouges des caméras de sécurité. Leur présence ne transforme pas une caméra classique en caméra thermique. Elles servent à fournir un éclairage adapté au capteur pour la vision nocturne, tandis que l’imagerie thermique repose sur un détecteur conçu pour mesurer le rayonnement thermique.
Dans quels cas utiliser une caméra thermique ?
L’intérêt d’une caméra thermique apparaît surtout lorsque la température ou les écarts thermiques constituent une information utile. Elle ne remplace pas tous les autres instruments, mais elle permet d’inspecter rapidement une zone sans contact et de repérer des anomalies difficiles à voir autrement.
| Cas d’usage | Ce que la caméra peut révéler | Limite principale |
|---|---|---|
| Bâtiment | Différences thermiques sur une paroi, zones compatibles avec un défaut d’isolation ou une humidité affectant la surface | L’image seule ne mesure pas directement la performance isolante d’un mur |
| Électricité | Composant ou connexion anormalement chaud par rapport à des éléments comparables | Une anomalie thermique doit être interprétée dans son contexte de charge et de fonctionnement |
| Mécanique | Échauffement inhabituel d’un roulement, moteur ou autre équipement | La caméra montre un symptôme thermique, pas automatiquement sa cause |
| Sécurité | Présence humaine ou animale dans l’obscurité lorsque le contraste thermique est suffisant | L’identification détaillée d’une personne peut être moins bonne qu’avec une image visible |
| Secours et incendie | Zones chaudes, progression d’un foyer, personnes ou voies de sortie selon les conditions | La scène peut être complexe et l’interprétation exige une utilisation adaptée au contexte opérationnel |

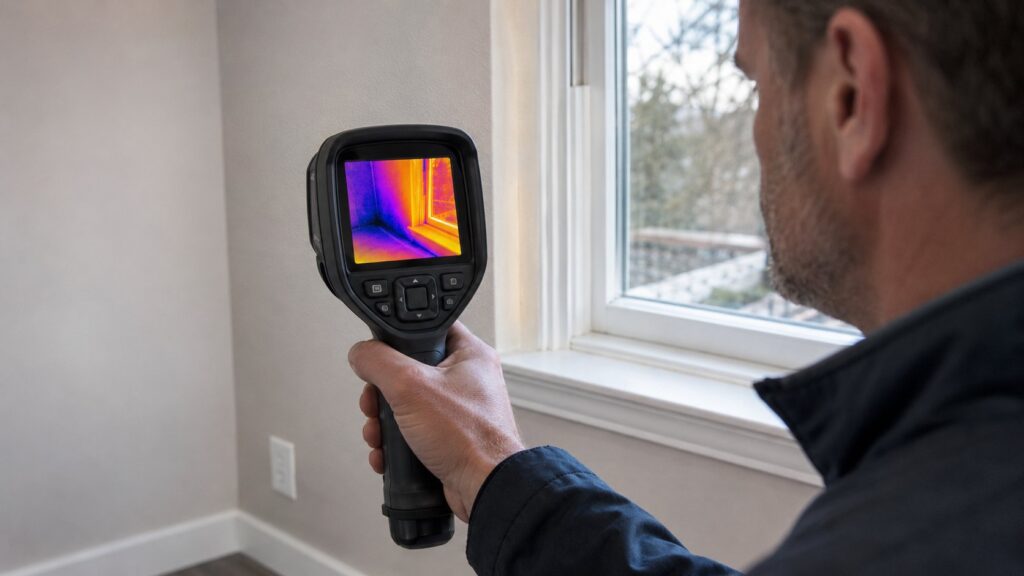

Repérer des défauts dans un bâtiment
Dans le bâtiment, la thermographie est particulièrement utile pour visualiser des irrégularités de température sur les surfaces. Une zone de mur plus froide que son environnement peut attirer l’attention sur un défaut d’isolation, un pont thermique ou un phénomène lié à l’humidité. Une zone anormalement chaude peut aussi révéler un passage de canalisation ou une autre source thermique cachée qui influence la surface.
Il faut toutefois éviter une conclusion trop rapide. Une différence de couleur n’est pas à elle seule la preuve d’un défaut précis. Le soleil, le vent, le chauffage intérieur, la température extérieure, l’humidité ou les matériaux présents peuvent modifier l’image observée.
La thermographie passive sert surtout à repérer des irrégularités et à orienter une inspection. Une analyse plus poussée de la performance thermique d’une paroi demande une méthode adaptée. Une simple photographie thermique ne donne pas directement la résistance thermique ou la qualité globale de l’isolation.
Détecter des échauffements électriques ou mécaniques
Une caméra thermique peut faciliter la maintenance en révélant rapidement qu’un composant fonctionne à une température différente de composants comparables. Un connecteur, une borne, un tableau électrique, un moteur ou un roulement qui présente un échauffement inhabituel peut justifier une investigation.
La valeur réside souvent dans la comparaison. Une pièce à 50 °C n’est pas nécessairement défectueuse si cette température correspond à son fonctionnement normal. À l’inverse, une pièce moins chaude peut être préoccupante si les éléments identiques qui l’entourent fonctionnent habituellement à une température nettement inférieure.
La caméra aide donc à localiser une anomalie potentielle, mais elle n’établit pas automatiquement le diagnostic. Une surcharge, un mauvais contact, un frottement ou un fonctionnement normal sous forte charge peuvent produire des signatures différentes. Le thermogramme doit être replacé dans les conditions réelles de fonctionnement de l’équipement.

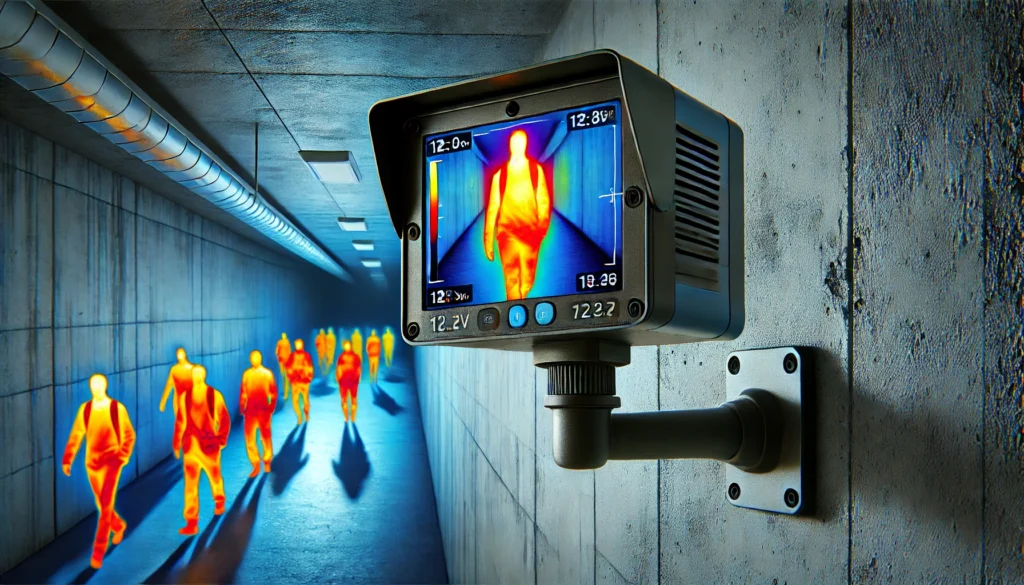

Surveiller une zone dans l’obscurité
Pour la sécurité, l’un des principaux avantages de l’imagerie thermique est sa capacité à détecter des contrastes de température sans éclairage visible. Une personne peut ressortir sur un arrière-plan plus froid, même dans une obscurité complète.
Cela peut être utile pour la surveillance de périmètres, de terrains, de zones rurales ou de certains sites isolés. Mais une caméra thermique ne répond pas exactement au même besoin qu’une caméra visible. Elle peut être efficace pour détecter une présence tout en étant moins adaptée à la lecture d’un visage, d’une couleur de vêtement ou d’une plaque d’immatriculation.
Dans un projet de vidéosurveillance, l’environnement reste donc déterminant. Avant de choisir entre une caméra extérieure et intérieure, il faut notamment considérer la distance d’observation, les conditions météorologiques, l’objectif de détection et le niveau de détail attendu.
Aider les secours et la lutte contre l’incendie
Dans les opérations de secours, les imageurs thermiques peuvent fournir une information précieuse lorsque la visibilité est dégradée. Ils peuvent contribuer à évaluer une scène, suivre des zones de forte chaleur et aider à localiser des personnes, d’autres intervenants ou des possibilités de sortie selon les conditions.
L’intérêt est évident lorsqu’une différence thermique reste détectable malgré l’absence de lumière visible. Cela ne signifie pas que la caméra supprime tous les obstacles à l’observation. Les matériaux, les réflexions, l’atmosphère et la configuration de la scène continuent d’influencer l’image.
Une caméra thermique peut-elle voir à travers les murs ?
Non, une caméra thermique ne voit pas à travers un mur ordinaire. Elle détecte le rayonnement provenant de la surface qui lui fait face. Si une canalisation chaude se trouve derrière une paroi, la caméra ne filme pas directement la canalisation. Elle peut éventuellement repérer son influence si la chaleur modifie suffisamment la température de la surface du mur.
Le même principe vaut pour une fuite d’eau. La caméra ne voit pas l’eau cachée comme dans une image aux rayons X. En revanche, l’humidité peut modifier les échanges thermiques et produire une anomalie visible à la surface. Cette anomalie peut orienter la recherche, mais elle doit être confirmée par une inspection adaptée.
Cette distinction évite une erreur fréquente : confondre la détection d’un effet thermique en surface avec une vision directe de ce qui se trouve derrière l’obstacle.
Pourquoi le verre et les métaux peuvent tromper l’image ?
Une caméra thermique ne réagit pas aux matériaux exactement comme l’œil humain. Une vitre transparente dans le visible peut se comporter très différemment dans l’infrarouge thermique. Dans certaines conditions, elle peut agir davantage comme une surface réfléchissante que comme une fenêtre permettant d’observer ce qui se trouve derrière.
Les métaux lisses ou polis posent une difficulté similaire. Leur faible émissivité peut conduire la caméra à détecter une part importante du rayonnement réfléchi par l’environnement. Une zone apparemment chaude sur une pièce métallique peut donc correspondre au reflet thermique d’une personne, d’une lampe ou d’une autre source située ailleurs dans la scène.
Pour cette raison, une forme chaude à l’écran n’est pas toujours un objet chaud. Avant de tirer une conclusion, il faut observer la nature de la surface, changer éventuellement l’angle de vue et vérifier si l’anomalie se déplace comme un reflet.
L’émissivité, un paramètre essentiel pour mesurer une température
L’émissivité décrit la capacité d’une surface à émettre un rayonnement thermique par rapport à une référence idéale. Elle joue un rôle central lorsqu’une caméra doit fournir une mesure de température et non seulement une image comparative.
Les surfaces à forte émissivité sont généralement plus favorables à la mesure. À l’inverse, lorsqu’un matériau présente une faible émissivité, une part plus importante du rayonnement détecté peut provenir de l’environnement réfléchi par la surface. La valeur affichée risque alors de ne pas représenter correctement la température réelle de l’objet.
C’est notamment un point de vigilance avec les métaux brillants. Une caméra correctement réglée peut être un outil de mesure puissant, mais le simple fait de viser une surface et de lire le chiffre affiché ne garantit pas une mesure exacte.
Quelles conditions réduisent l’efficacité d’une caméra thermique ?
Une caméra thermique peut fonctionner sans lumière visible, mais elle n’est pas indépendante de son environnement. Plusieurs conditions peuvent diminuer la qualité de l’observation ou compliquer l’interprétation.
- Le brouillard et la pluie peuvent atténuer le signal infrarouge et réduire la portée utile.
- Un faible contraste thermique entre la cible et l’arrière-plan peut rendre la détection plus difficile.
- Le soleil peut chauffer durablement des surfaces et produire des écarts qui ne correspondent pas au phénomène recherché.
- Les surfaces réfléchissantes peuvent créer des températures apparentes trompeuses.
- Une mauvaise estimation de l’émissivité peut fausser les mesures quantitatives.
La formule « voir dans le noir » est donc correcte dans un sens précis, mais elle ne doit pas être comprise comme une capacité à voir sans limite, à toute distance et quelles que soient les conditions météorologiques.
Peut-on utiliser une caméra thermique pour mesurer la fièvre ?
Une caméra thermique peut mesurer une température apparente à la surface de la peau, mais cela ne revient pas à établir automatiquement la température interne du corps ni à diagnostiquer une maladie. La distance, l’angle, les conditions ambiantes, la zone du visage observée et la méthode de mesure peuvent influencer le résultat.
Les usages de dépistage sanitaire demandent donc des procédures spécifiques. Une image où un visage apparaît plus chaud ne permet pas, à elle seule, de conclure qu’une personne est malade. Ce point est particulièrement important car la simplicité visuelle d’un thermogramme peut donner une impression de certitude supérieure à ce que la mesure permet réellement.
Comment savoir si une caméra thermique est adaptée au besoin ?
Le bon critère n’est pas de savoir si la technologie paraît plus avancée qu’une caméra classique, mais si une différence thermique répond réellement à la question posée.
- Pour repérer une présence dans l’obscurité, elle peut être pertinente si la détection compte davantage que l’identification visuelle fine.
- Pour rechercher un échauffement anormal, elle est utile lorsque des comparaisons entre composants ou zones ont un sens.
- Pour inspecter un bâtiment, elle peut révéler des anomalies de surface et orienter des vérifications complémentaires.
- Pour voir à travers un mur, identifier une couleur ou lire un détail visuel précis, elle n’est pas l’outil approprié.
- Pour mesurer précisément une température, il faut tenir compte de l’émissivité, des réflexions et des conditions de mesure.
Le point décisif : détecter n’est pas toujours mesurer
La caméra thermique est particulièrement performante lorsqu’elle sert à repérer des écarts et des anomalies. Elle montre rapidement qu’une zone se comporte différemment de son environnement, ce qui peut orienter un diagnostic, une inspection ou une intervention.
La mesure précise est une étape plus exigeante. Elle suppose de comprendre la surface observée, les réflexions possibles, l’émissivité et les conditions ambiantes. C’est cette distinction qui permet d’utiliser l’imagerie thermique de manière crédible : voir une différence est souvent immédiat, expliquer sa cause et quantifier exactement la température demandent davantage de méthode.
