Une caméra infrarouge est une caméra capable d’exploiter une partie du rayonnement infrarouge, invisible à l’œil humain, pour produire une image ou détecter des différences thermiques. Cette définition recouvre toutefois deux technologies très différentes : la vision nocturne en proche infrarouge, courante en vidéosurveillance, et l’imagerie thermique, qui détecte le rayonnement émis naturellement par les objets.
Cette distinction est essentielle. Une caméra de surveillance équipée de LED infrarouges n’observe pas nécessairement la chaleur. Elle éclaire généralement la scène avec une lumière invisible ou presque invisible, puis capte le rayonnement réfléchi par les personnes, les murs et les objets. Une caméra thermique fonctionne autrement : elle forme son image à partir du rayonnement thermique reçu par son capteur.
Qu’appelle-t-on une caméra infrarouge ?
L’infrarouge appartient au spectre électromagnétique. Il se situe au-delà de la lumière rouge visible par l’œil humain et couvre plusieurs plages de longueurs d’onde. Toutes les caméras dites infrarouges ne travaillent donc pas dans la même partie du spectre et ne fournissent pas le même type d’information.
Dans le domaine de la sécurité, l’expression « caméra infrarouge » désigne souvent une caméra jour/nuit sensible au proche infrarouge. Selon la documentation technique d’Axis Communications, le proche infrarouge se situe approximativement entre 0,7 et 1,5 micromètre, tandis que l’imagerie thermique de surveillance exploite notamment des longueurs d’onde bien plus élevées, dans le lointain infrarouge. Le document consacré à l’infrarouge en vidéosurveillance détaille cette différence de principe.
En pratique, le terme peut donc désigner :
- une caméra de surveillance qui utilise la lumière infrarouge réfléchie pour voir de nuit ;
- une caméra thermique qui détecte le rayonnement infrarouge émis par les surfaces ;
- plus largement, un système d’imagerie conçu pour une bande particulière du spectre infrarouge.
Pour un particulier qui cherche une caméra de sécurité nocturne, c’est généralement le premier cas qui est concerné.
Comment fonctionne une caméra de surveillance infrarouge ?

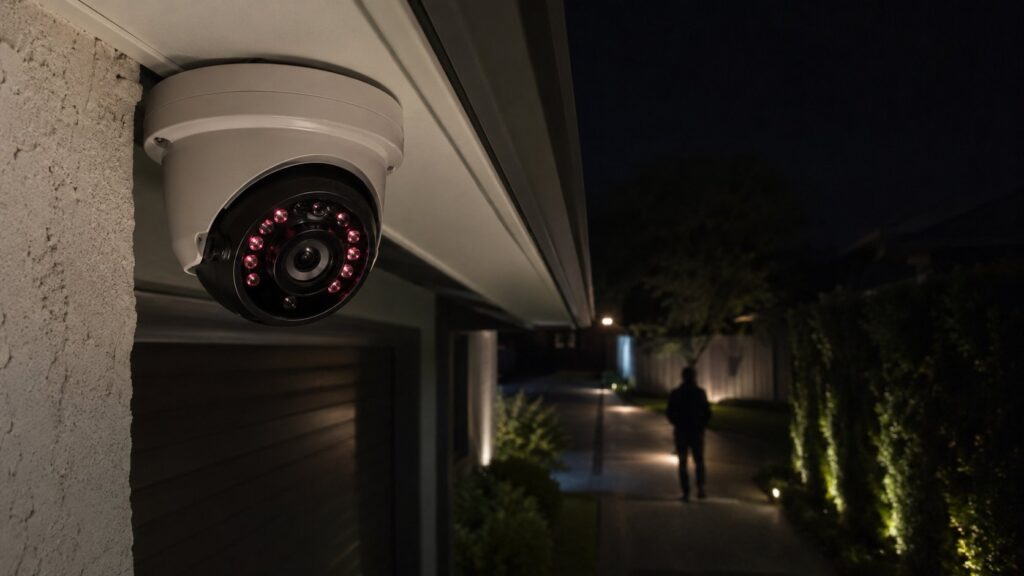

Une caméra de surveillance infrarouge classique fonctionne sur un principe proche de la vision ordinaire : elle reçoit une lumière réfléchie par la scène. La différence est qu’elle peut exploiter une lumière située au-delà du spectre visible. Cette lumière peut provenir de l’environnement ou, très souvent, d’un illuminateur infrarouge intégré à la caméra.
Les petites diodes disposées autour de l’objectif jouent alors le rôle de projecteurs. Elles éclairent une personne, une façade ou une allée avec un rayonnement que l’œil humain perçoit peu ou pas, selon la longueur d’onde utilisée. Les surfaces renvoient une partie de cette lumière vers l’objectif, puis le capteur la convertit en image.
Le fonctionnement change entre le jour et la nuit. En journée, de nombreuses caméras jour/nuit utilisent un filtre IR-cut qui bloque l’infrarouge afin d’éviter qu’il ne perturbe la restitution des couleurs. Lorsque la luminosité devient insuffisante, ce filtre peut être retiré mécaniquement sur les modèles conçus pour cela. Le capteur devient alors plus sensible au proche infrarouge.
C’est aussi la raison pour laquelle l’image nocturne passe fréquemment en niveaux de gris. Une caméra ne peut plus restituer les couleurs visibles de manière fidèle lorsqu’elle exploite principalement le proche infrarouge. Le noir et blanc permet alors d’obtenir une image plus cohérente et souvent plus lisible.
Dans une obscurité totale, la sensibilité infrarouge du capteur ne suffit pas à elle seule. Il faut qu’un rayonnement atteigne la scène puis revienne vers la caméra. Un illuminateur intégré ou externe devient donc nécessaire pour une caméra proche IR. Une caméra annoncée comme « jour/nuit » n’intègre pas automatiquement des LED d’éclairage.
Les longueurs d’onde de 850 nm sont courantes en vidéosurveillance. Elles offrent généralement une bonne efficacité avec les capteurs compatibles, mais certaines LED peuvent produire une faible lueur rouge perceptible. Les systèmes autour de 940 nm sont plus discrets visuellement, au prix d’une sensibilité souvent plus faible du capteur et donc, selon l’équipement, d’une portée réduite. Le sujet des LED infrarouges des caméras de sécurité mérite d’ailleurs d’être distingué de la simple présence de points lumineux autour d’un objectif.
La présence ou l’absence d’une lueur rouge ne permet pas, à elle seule, de conclure qu’une caméra filme ou stocke des images. Une LED peut être désactivée, invisible, factice ou liée à un autre état de fonctionnement. Pour cette raison, il faut distinguer l’éclairage infrarouge du fait de savoir si une caméra est allumée et enregistre.
Caméra infrarouge et caméra thermique : quelle différence ?
La confusion vient du fait que les deux technologies utilisent l’infrarouge, mais elles n’observent pas la même chose. Une caméra de surveillance proche IR capte principalement une lumière réfléchie. Une caméra thermique détecte le rayonnement thermique reçu depuis les surfaces observées.
La comparaison suivante permet de comprendre la différence sans assimiler deux systèmes qui répondent à des besoins distincts.
| Critère | Caméra proche infrarouge | Caméra thermique |
|---|---|---|
| Principe | Capte un rayonnement proche infrarouge réfléchi par la scène | Détecte un rayonnement thermique émis par les surfaces |
| Éclairage dans le noir total | Nécessite généralement un illuminateur IR | N’a pas besoin d’éclairer la scène pour former une image thermique |
| Type d’image | Image de surveillance souvent détaillée, fréquemment en niveaux de gris la nuit | Image représentant des contrastes thermiques ou des températures apparentes selon le système |
| Usage courant | Reconnaissance visuelle, surveillance nocturne, observation d’une entrée ou d’un terrain | Détection thermique, inspection, repérage de personnes ou d’anomalies de température |
| Détection de chaleur | Non, pas par principe | Oui, dans le cadre des capacités du capteur et de l’interprétation thermique |

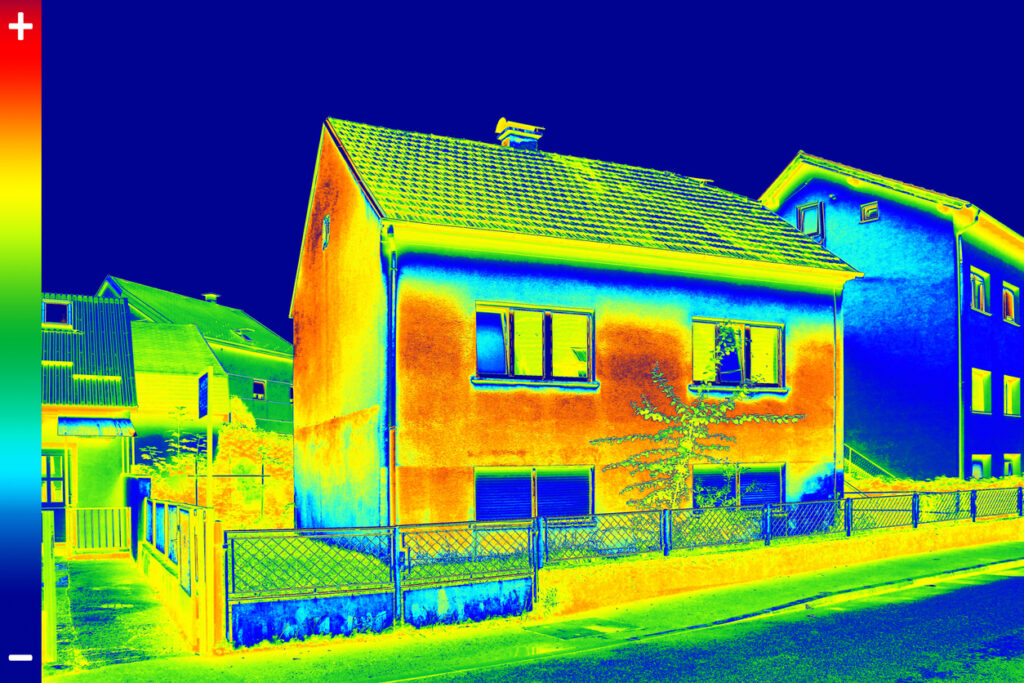

Une caméra thermique concentre l’énergie infrarouge reçue sur une matrice de détecteurs. Les signaux issus des pixels sont ensuite traités pour former une image correspondant aux différences de rayonnement observées. Sur les équipements radiométriques, ces données peuvent aussi servir à estimer des températures de surface apparentes, sous réserve des paramètres et limites de mesure propres au système.
Il est donc inexact d’affirmer qu’une caméra de sécurité équipée de LED IR « voit la chaleur ». Pour approfondir cette distinction, la différence entre caméra infrarouge et caméra thermique doit être comprise à partir de la nature du rayonnement détecté, et non du seul mot « infrarouge ».
Que voit réellement une caméra infrarouge dans le noir ?
Une caméra proche infrarouge peut produire une image exploitable dans une scène où l’œil humain ne distingue presque rien, à condition qu’un rayonnement IR suffisant éclaire les sujets. Dans un jardin totalement sombre, par exemple, les LED de la caméra peuvent illuminer une personne, une clôture et une façade. Le capteur enregistre alors la lumière renvoyée par ces éléments.
Le résultat n’est pas une vision magique à travers l’obscurité. La qualité dépend notamment de la puissance et de la répartition de l’éclairage, de la sensibilité du capteur, de l’optique, de la distance, de la météo et du pouvoir réfléchissant des surfaces. Un vêtement clair peut apparaître très lumineux alors qu’un matériau absorbant davantage le proche IR ressortira moins nettement.
La portée annoncée par un fabricant doit donc être interprétée avec prudence. Une distance théorique d’éclairage ne garantit pas qu’un visage ou une plaque soit identifiable à cette même distance. Pour comprendre cette nuance, il faut distinguer éclairage, détection et niveau de détail dans la portée d’une caméra de surveillance.
Une caméra thermique, elle, n’a pas besoin d’un projecteur IR pour former son image dans l’obscurité. Elle reçoit le rayonnement thermique émis par les surfaces présentes dans son champ. Une personne peut ainsi se détacher d’un environnement plus froid, mais le niveau de détail visuel n’est pas celui d’une caméra optique classique. Le contraste dépend des températures apparentes, des matériaux, des conditions ambiantes et des performances du système.
Quelles sont les principales limites de l’infrarouge ?
La première limite est la réflexion. Un éclairage IR mal placé peut revenir directement vers l’objectif et créer une zone blanche, un halo ou une image délavée. Ce problème apparaît notamment lorsqu’un objet très proche, un mur clair, un avant-toit ou une surface réfléchissante renvoie trop de lumière vers la caméra.
Une installation derrière une vitre peut également poser problème. Avec une caméra de surveillance proche IR, les LED intégrées risquent de se réfléchir sur le verre et d’éblouir l’objectif. La caméra peut alors filmer principalement son propre reflet infrarouge au lieu de la scène extérieure.
Le cas de la caméra thermique est différent, mais le verre ordinaire reste lui aussi problématique. Dans les longueurs d’onde utilisées par de nombreux systèmes thermiques, une vitre peut se comporter comme une surface opaque ou réfléchissante. La caméra n’observe alors pas simplement la scène située derrière. Ces limites de l’imagerie thermique concernent notamment le verre et les murs.
Une caméra thermique ne voit pas non plus à travers un mur comme dans les films. Elle détecte principalement le rayonnement provenant de la surface qui lui fait face. Un phénomène situé derrière une paroi peut parfois modifier la température de cette surface et créer une anomalie perceptible, mais cela ne revient pas à voir directement l’objet caché.
D’autres limites doivent être prises en compte :
- un obstacle opaque masque un sujet placé derrière lui ;
- la pluie, le brouillard ou certaines conditions atmosphériques peuvent réduire les performances selon le système et les distances ;
- un éclairage IR trop puissant à courte distance peut surexposer un visage ;
- une scène très vaste peut être éclairée de manière inégale ;
- la portée utile dépend du niveau de détail réellement recherché, et pas seulement de la présence visible d’une silhouette.
Il faut enfin éviter de généraliser une propriété d’une technologie à toutes les autres. Une limitation observée en proche infrarouge ne s’applique pas nécessairement de la même façon au thermique, et inversement.
Dans quels cas une caméra infrarouge est-elle utile ?
Pour la vidéosurveillance classique, une caméra proche infrarouge est surtout utile lorsqu’il faut conserver une capacité d’observation après la baisse de la lumière visible. Elle convient par exemple à une entrée, une allée, un garage, un jardin ou une pièce qui reste sombre la nuit.
Elle est particulièrement pertinente lorsque l’objectif est de conserver une image visuelle reconnaissable de la scène. Selon la résolution, l’optique, la distance et l’éclairage disponible, elle peut aider à distinguer des vêtements, une direction de déplacement ou certains détails. La qualité finale dépend toutefois de l’installation et ne doit pas être déduite de la seule mention « vision nocturne » sur une fiche produit.
Le choix de l’emplacement reste déterminant. Une caméra exposée aux intempéries, aux insectes attirés près de l’objectif ou à des surfaces fortement réfléchissantes ne présente pas les mêmes contraintes qu’un modèle installé dans un couloir. Pour adapter le système au contexte réel, il peut être utile de choisir entre une caméra extérieure et intérieure avant de comparer la seule portée infrarouge.
La caméra thermique répond à d’autres usages. Elle peut servir à repérer une présence lorsque le contraste thermique est suffisant, à observer une zone sans lumière visible ou à identifier des variations de température dans des contextes techniques. Elle est aussi utilisée pour l’inspection, mais les capacités exactes varient fortement selon qu’il s’agit d’un simple détecteur thermique, d’une caméra d’observation ou d’un appareil radiométrique conçu pour la mesure.
Le bon choix dépend donc de la question à résoudre. Pour voir une scène de nuit avec des détails visuels, la caméra proche infrarouge est généralement la technologie pertinente. Pour repérer des contrastes thermiques ou analyser le rayonnement émis par des surfaces, il faut se tourner vers une caméra thermique. Les deux peuvent fonctionner dans l’obscurité, mais elles ne voient ni la même information ni de la même manière.
